Изображение товара на сайте может отличаться от фактического изображения товара.

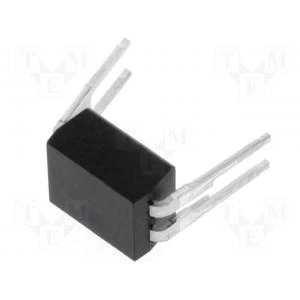

PC816 оптрон транзистор
Код товара: LTV816
- 0.70 €
-
- Цена для постоянного клиента 0.67 € -5%
- Залогиньтесь и получите 5% скидку
Pealadu
Tallinn, Peterburi tee 90F
Tallinn, Peterburi tee 90F
33 шт.
Peterburi tee Oomipood
Tallinn, Peterburi tee 90F
Tallinn, Peterburi tee 90F
0 шт.
Järve keskuse Oomipood
Tallinn, Pärnu mnt. 238
Tallinn, Pärnu mnt. 238
5 шт.
Lõunakeskuse Oomipood
Tartu, Lääneringtee 39
Tartu, Lääneringtee 39
0 шт.
Põhjakeskuse Oomipood
Rakvere, Haljala tee 4
Rakvere, Haljala tee 4
0 шт.
Kaubamajaka Oomipood
Pärnu, Papiniidu 8
Pärnu, Papiniidu 8
0 шт.
LTV816 (PC816) — это одноканальный оптопара с выходом на фототранзисторе, профессионально разработанный для обеспечения исключительной электрической изоляции между цепями. В этом устройстве используется инфракрасный светодиод и фототранзистор для обеспечения надежной передачи сигнала без физического соединения.
Обзор
LTV816 удобно доступен в корпусе DIP-4 для легкого сквозного монтажа. Он профессионально разработан с внутренней защитой как для входа, так и для выхода, что делает его важным в коммутационных приложениях, эффективно поддерживая непрерывность цепи без отключения. Это отличный выбор для различных сценариев, включая проекты микроконтроллеров, робототехнику и другие электронные устройства, требующие надежной изоляции сигнала.
Основные характеристики - Электрическая изоляция: Обеспечивает изоляцию до 5000 В (среднеквадратичное значение) между входом и выходом.
- CTR (коэффициент передачи тока): МИН. 50% при IF = 5 мА, VCE = 5 В
- Рабочая температура: Обеспечивает надежную работу в широком диапазоне температур от -30°C до +100°C.
- Быстрое время отклика: Обеспечивает быстрый отклик с типичным временем нарастания и спада 18 мкс.
- Компактный корпус: Доступен в корпусе DIP-4 для легкой интеграции в различные приложения.
- Сертификаты безопасности: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CSA CA5A, CQC GB4943.1-2011/ GB8898-2011, Nordic Safety (FIMKO/NEMKO/SEMKO/DEMKO), BSI
- Соответствие RoHS: Все материалы, используемые в устройстве, соответствуют директиве ЕС RoHS (№ 2002/95/EC).
- Защита от электростатического разряда: Проходит HBM 8000 В/MM2000 В.
- Класс MSL: Класс MSL1.
Типичные области применения - Передача сигнала между цепями с разными потенциалами и импедансами.
- Программируемые контроллеры.
- Компьютеры.
- Системные устройства.
- Измерительные приборы.
- Гибридные подложки, требующие высокой плотности монтажа.
- Схемы переключения ввода-вывода микроконтроллера.
- Управление питанием переменного/постоянного тока.
- Бытовая техника: Регулирует нагрузки переменного тока путем введения частотно-индуцированных импульсов для точного управления.
- Управление двигателем: Изолирует и управляет схемой привода двигателя.
- Обратная связь источника питания: Обеспечивает обратную связь для регулирования напряжения и управления в схемах источника питания.
Обзор
LTV816 удобно доступен в корпусе DIP-4 для легкого сквозного монтажа. Он профессионально разработан с внутренней защитой как для входа, так и для выхода, что делает его важным в коммутационных приложениях, эффективно поддерживая непрерывность цепи без отключения. Это отличный выбор для различных сценариев, включая проекты микроконтроллеров, робототехнику и другие электронные устройства, требующие надежной изоляции сигнала.
Основные характеристики - Электрическая изоляция: Обеспечивает изоляцию до 5000 В (среднеквадратичное значение) между входом и выходом.
- CTR (коэффициент передачи тока): МИН. 50% при IF = 5 мА, VCE = 5 В
- Рабочая температура: Обеспечивает надежную работу в широком диапазоне температур от -30°C до +100°C.
- Быстрое время отклика: Обеспечивает быстрый отклик с типичным временем нарастания и спада 18 мкс.
- Компактный корпус: Доступен в корпусе DIP-4 для легкой интеграции в различные приложения.
- Сертификаты безопасности: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CSA CA5A, CQC GB4943.1-2011/ GB8898-2011, Nordic Safety (FIMKO/NEMKO/SEMKO/DEMKO), BSI
- Соответствие RoHS: Все материалы, используемые в устройстве, соответствуют директиве ЕС RoHS (№ 2002/95/EC).
- Защита от электростатического разряда: Проходит HBM 8000 В/MM2000 В.
- Класс MSL: Класс MSL1.
Типичные области применения - Передача сигнала между цепями с разными потенциалами и импедансами.
- Программируемые контроллеры.
- Компьютеры.
- Системные устройства.
- Измерительные приборы.
- Гибридные подложки, требующие высокой плотности монтажа.
- Схемы переключения ввода-вывода микроконтроллера.
- Управление питанием переменного/постоянного тока.
- Бытовая техника: Регулирует нагрузки переменного тока путем введения частотно-индуцированных импульсов для точного управления.
- Управление двигателем: Изолирует и управляет схемой привода двигателя.
- Обратная связь источника питания: Обеспечивает обратную связь для регулирования напряжения и управления в схемах источника питания.
Емкость: 250 пФ
Рассеиваемая мощность коллектора: 150 мВт
Напряжение насыщения коллектор-эмиттер: 0.1 В
Частота среза: 80 кГц
Время спада: 3 мкс
Прямое напряжение: 1.2 В
Сопротивление изоляции: от 5 x 10^10 до 1 x 10^11 Ом
Напряжение изоляции: 5000 Вrms
Максимальный ток коллектора: 50 мА
Максимальное напряжение коллектор-эмиттер: 80 В
Рабочая температура: от -55 °C до +110 °C
Обратное напряжение: 6 В
Время нарастания: 4 мкс
Температура хранения: от -55 °C до +125 °C
Общая рассеиваемая мощность: 200 мВт
Рассеиваемая мощность коллектора: 150 мВт
Напряжение насыщения коллектор-эмиттер: 0.1 В
Частота среза: 80 кГц
Время спада: 3 мкс
Прямое напряжение: 1.2 В
Сопротивление изоляции: от 5 x 10^10 до 1 x 10^11 Ом
Напряжение изоляции: 5000 Вrms
Максимальный ток коллектора: 50 мА
Максимальное напряжение коллектор-эмиттер: 80 В
Рабочая температура: от -55 °C до +110 °C
Обратное напряжение: 6 В
Время нарастания: 4 мкс
Температура хранения: от -55 °C до +125 °C
Общая рассеиваемая мощность: 200 мВт
