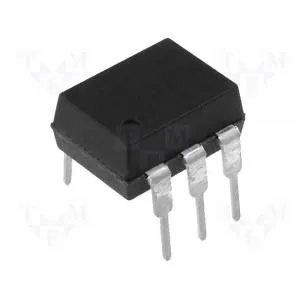

CNY17-0 OPTRON
Код товара: CNY17-2
- 1.00 €
-
- Цена для постоянного клиента 0.95 € -5%
- Залогиньтесь и получите 5% скидку
Pealadu
Tallinn, Peterburi tee 90F
Tallinn, Peterburi tee 90F
0 шт.
Peterburi tee Oomipood
Tallinn, Peterburi tee 90F
Tallinn, Peterburi tee 90F
4 шт.
Järve keskuse Oomipood
Tallinn, Pärnu mnt. 238
Tallinn, Pärnu mnt. 238
4 шт.
Lõunakeskuse Oomipood
Tartu, Lääneringtee 39
Tartu, Lääneringtee 39
0 шт.
Põhjakeskuse Oomipood
Rakvere, Haljala tee 4
Rakvere, Haljala tee 4
0 шт.
Kaubamajaka Oomipood
Pärnu, Papiniidu 8
Pärnu, Papiniidu 8
0 шт.
CNY17-2 — это высокопроизводительный оптопара, профессионально разработанная для превосходной передачи сигнала и исключительной электрической изоляции. Это надежное устройство идеально подходит для широкого спектра применений.
Общая информация
CNY17-2 оснащен арсенид-галлиевым инфракрасным светодиодом, оптически связанным с кремниевым NPN-фототранзистором, что обеспечивает надежную работу. Он удобно упакован в 6-контактный DIP.
Основные характеристики
- Высокое напряжение коллектор-эмиттер (VCEO = 70 В)
- Высокое напряжение изоляции вход-выход (Viso = 5000 Вrms)
- Коэффициент передачи тока (CTR: мин. 40% при IF = 10 мА, VCE = 5 В)
- Время отклика (tr: тип., 5 мс при VCC = 10 В, IC = 2 мА, RL = 100 Ом)
- Двухрядный корпус
- Долгосрочная стабильность
- Соответствие RoHS и REACH
- Соответствие требованиям по галогенам (опционально)
Применение
- Импульсные источники питания
- Интерфейс компьютерной периферии
- Интерфейс микропроцессорной системы
- Бытовые приборы, измерительные приборы
- Передача сигналов между цепями с разными потенциалами и импедансами
- Цепь обратной связи в источнике питания
- Замена реле и трансформаторов в приложениях цифрового интерфейса, а также в аналоговых приложениях, таких как модуляция ЭЛТ
CNY17-2 идеально подходит для приложений, требующих надежной электрической изоляции, эффективной передачи сигнала и бесшовного сопряжения между цепями с различными потенциалами и импедансами.
Общая информация
CNY17-2 оснащен арсенид-галлиевым инфракрасным светодиодом, оптически связанным с кремниевым NPN-фототранзистором, что обеспечивает надежную работу. Он удобно упакован в 6-контактный DIP.
Основные характеристики
- Высокое напряжение коллектор-эмиттер (VCEO = 70 В)
- Высокое напряжение изоляции вход-выход (Viso = 5000 Вrms)
- Коэффициент передачи тока (CTR: мин. 40% при IF = 10 мА, VCE = 5 В)
- Время отклика (tr: тип., 5 мс при VCC = 10 В, IC = 2 мА, RL = 100 Ом)
- Двухрядный корпус
- Долгосрочная стабильность
- Соответствие RoHS и REACH
- Соответствие требованиям по галогенам (опционально)
Применение
- Импульсные источники питания
- Интерфейс компьютерной периферии
- Интерфейс микропроцессорной системы
- Бытовые приборы, измерительные приборы
- Передача сигналов между цепями с разными потенциалами и импедансами
- Цепь обратной связи в источнике питания
- Замена реле и трансформаторов в приложениях цифрового интерфейса, а также в аналоговых приложениях, таких как модуляция ЭЛТ
CNY17-2 идеально подходит для приложений, требующих надежной электрической изоляции, эффективной передачи сигнала и бесшовного сопряжения между цепями с различными потенциалами и импедансами.
Прямой ток (If): 60 мА
Прямое напряжение (Vf): 1,65 В
Напряжение коллектор-эмиттер (BVCEO): 70 В
Напряжение изоляции (Viso): 5000 Вrms
Коэффициент передачи тока (CTR): 63-125 %
Время включения (tr): 5 мс
Время выключения (tf): 5 мс
Рабочая температура: -55 °C до 110 °C
Внешний путь утечки: ≥ 7,4 мм
Расстояние через изоляцию: ≥ 0,4 мм
Пространственное расстояние (тип S/SL): ≥ 7,5 мм
Пространственное расстояние (тип M): ≥ 8,0 мм
Прямое напряжение (Vf): 1,65 В
Напряжение коллектор-эмиттер (BVCEO): 70 В
Напряжение изоляции (Viso): 5000 Вrms
Коэффициент передачи тока (CTR): 63-125 %
Время включения (tr): 5 мс
Время выключения (tf): 5 мс
Рабочая температура: -55 °C до 110 °C
Внешний путь утечки: ≥ 7,4 мм
Расстояние через изоляцию: ≥ 0,4 мм
Пространственное расстояние (тип S/SL): ≥ 7,5 мм
Пространственное расстояние (тип M): ≥ 8,0 мм
