Pilt on illustratiivne

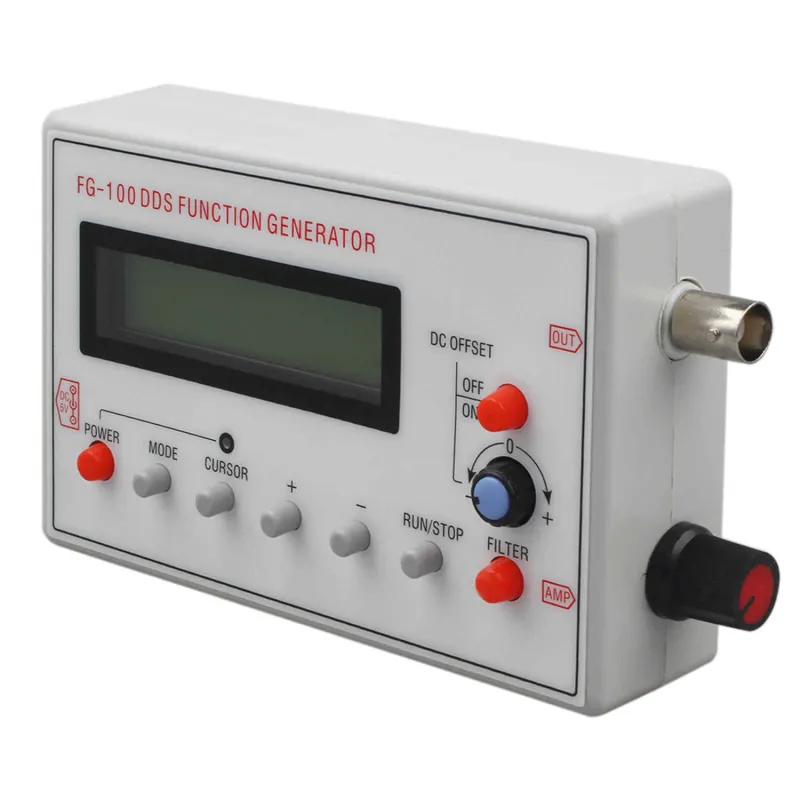

Signaali generaator FG-100
- 51.00 €
-
- Püsikliendile 48.45 € -5%
- Logi sisse ja saad vähemalt 5% soodustust
Tallinn, Peterburi tee 90F
Tallinn, Peterburi tee 90F
Tallinn, Pärnu mnt. 238
Tartu, Lääneringtee 39
Rakvere, Haljala tee 4
Pärnu, Papiniidu 8
Jõhvi, Puru tee 1
1. Peamised tehnilised parameetrid:
1). Väljundlainekuju: siinuslaine, ruutlaine, kolmnurk laine, ettepoole saehambalaine, vastupidine saehamba laine, elektrokardiogrammi laine, müra laine.
2). Toiteallikas: DC4-10V. Adapteri kasutamiseks on soovitatav valida DC5V ja akutoitel 3,7V liitiumaku.
3). Vool: 250mA, kui pinge on 5V
4). Sagedusvahemik: siinuslaine 1Hz-500kHz (väljundamplituud väheneb sageduse edasise suurenemisega), muud lainekujud 1Hz-50kHz (kuid reguleeritava sageduse ülemine piir ei ole piiratud, kui moonutus- ja värisemisnõuded pole suured, saab sagedust veelgi suurendada).
5). Eraldusvõime: 1Hz.
6). Siinuslaine moonutus: <1% alla 1kHz, <0,5% üle 1kHz.
7). Väljundi amplituud: maksimaalne ± 10 V (P-P).
8). Väljundi takistus: 50 oomi.
9). Alalisvoolu nihe: maksimaalselt ± 10 V, väljalülitusfunktsiooniga.
10). Kõiki seadistamise parameetreid saab salvestada.
11). Sisse- ja väljalülitatavad filtrid, mida saab siinuse ja impulsi lainekuju väljundile hästi kohandada.
2. omadused:
Kompaktne suurus (125 * 80 * 26,5 mm), lihtne kasutada, hõlpsasti kaasaskantav. Saab toita toiteadapteri või 3,7 V liitiumaku abil. Koos ostsilloskoobiga saab seda kasutada elektroonilise vooluahela testimiseks ja silumiseks, sagedusnäitajate ja impulssvastuse testimiseks ning helivõimendite mõõtmiseks.
